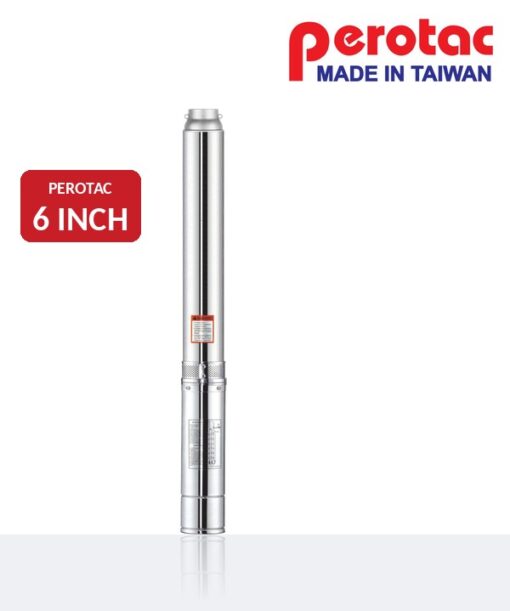

Máy bơm chìm giếng khoan làm việc trong môi trường khắc nghiệt và khó tiếp cận, nên mọi sai sót lắp đặt đều đắt. Bài viết lấy 6SA45/13 22 kW làm trục để nói về các điểm đó.
Cáp, dây an toàn và ống đẩy
Dây treo phải chịu được toàn bộ trọng lượng máy cộng cột nước trong ống đẩy. Cáp bị căng khi máy giật lúc khởi động là nguyên nhân đứt ngầm. Tốt nhất là dùng đoạn cáp liền từ đầu máy lên tới hộp nối trên mặt đất.
Xâm thực và điều kiện hút
Bọt hơi hình thành khi áp suất cục bộ tại miệng hút xuống quá thấp. Bọt vỡ khi sang vùng áp cao hơn, mỗi lần vỡ đánh một vết nhỏ lên bề mặt cánh. Giữ máy làm việc quanh vùng giữa đường đặc tính sẽ an toàn hơn hai đầu mút.
Chuẩn bị giếng trước khi lắp
Thứ nhất là lòng giếng: phải đủ rộng cho thân máy và thẳng suốt đoạn thả. Kế đó là mực nước động: bơm hút hụt vài phút là cháy cuộn dây. Mục ba thuộc về nguồn 3 pha / 380V / 50Hz: đo điện áp lúc máy đang tải, không đo lúc nghỉ.
Tổn thất áp trên đường ống
Ngoài chiều cao hình học còn phải cộng thêm phần mất do ma sát đường ống. Cỡ ống tối thiểu lấy theo họng 90 mm, còn tuyến dài thì nâng lên. Nên thay cút vuông bằng cút cong bán kính lớn ở những chỗ có thể.
Giếng phải rộng bao nhiêu
Cỡ ống vách thả vừa 200 +; vẫn cần chừa chỗ cho cáp và dây treo bám bên ngoài. Làm mát ở đây phụ thuộc dòng chảy chứ không chỉ phụ thuộc việc ngập nước.
Nên soi camera giếng trước khi hạ máy nếu giếng đã dùng lâu năm.
Phớt và tuổi thọ máy
Phần làm kín được mô tả là Carbon-Ceramic, Chống ngấm nước bằng vách ngăn dầu ở giữa. Dầu lẫn nước cho thấy đã tới lúc thay cụm làm kín.
Nhiệt độ cao do thiếu làm mát rút ngắn tuổi thọ phớt rõ rệt.
Vận hành liên tục
Về chế độ làm việc, máy chịu được 24/24 chạy không ngắt. Chỉ tiêu này chỉ đúng khi máy luôn ngập nước và không bị hụt nguồn. Với công trình chạy cả ngày, phương án hai máy luân phiên đáng cân nhắc.
Cánh bơm chịu được nước thế nào
Bộ cánh của 6SA45/13 là nhựa kỹ thuật, chỉ dành cho nước sạch. Bảng vật liệu đi kèm máy: Thân bơm 100% Inox 304 Cánh bơm: Feet Đầu bơm: Inox Dây quấn động cơ: 100% lõi đồng chất lượng cao
Chỉ cần một đợt cát tràn là đủ làm lệch cân bằng bộ cánh, nên phòng trước rẻ hơn sửa.
Kiểm tra trước khi thả máy xuống giếng
Không đấu điện chạy thử khi máy chưa ngập nước. Chiều quay sai làm lưu lượng tụt mạnh dù máy vẫn chạy.
Thả chậm giúp phát hiện sớm chỗ vướng trong ống vách.
Bình tích áp làm gì
Đóng cắt dày làm cuộn dây và tiếp điểm khởi động từ mau hỏng. Một bình đúng cỡ giúp giảm rõ số lần đóng cắt trong ngày.
Không nên đặt ngưỡng ngắt sát trần 183 m vì máy sẽ khó đạt và chạy kéo dài.
Dây dẫn dài thì mất bao nhiêu điện áp
Đoạn cáp phải tính cả phần chạy ngang trên mặt đất lẫn phần thả sâu. Máy 22 kW cần cáp đủ tiết diện để giữ điện áp tại đầu động cơ. Nếu rơ le nhiệt nhảy lặp lại mà cơ khí bình thường, hãy nghi ngờ sụt áp.
Số liệu kỹ thuật của máy
Thông số công bố cho cấu hình 6SA45/13:
- Model: 6SA45/13
- Công suất: 22 Kw
- Lưu lượng max: 54 m³/h
- Cột áp max: 183 m
- Cỡ ống vách thả vừa: Ống 200 +
- Đường kính họng xả: 90 mm
- Vật liệu cấu tạo: Thân bơm 100% Inox 304 Cánh bơm: Feet Đầu bơm: Inox Dây quấn động cơ: 100% lõi đồng chất lượng cao
- Phớt cơ khí: Carbon-Ceramic, Chống ngấm nước bằng vách ngăn dầu ở giữa
- Điện áp sử dụng: 3 pha / 380V / 50Hz
- Tiêu chuẩn: Lớp cách điện F Bảo vệ IP68
- Sử dụng liên tục không nghỉ trong: 24/24
- Xuất xứ: Nhập khẩu Đài Loan
- Tính năng đặc biệt: Chống sét Có lọc cát và chất bẩn giúp tăng tuổi thọ bơm Thích hợp vân hành khi nằm ngang hoặc thẳng đứng
- Bảo hành: 12 tháng
Cam kết bảo hành
Xuất xứ ghi trên hồ sơ: Nhập khẩu Đài Loan. Thời hạn bảo hành là 12 tháng. Báo giá gửi theo yêu cầu từng công trình, chưa gồm VAT.
Ứng dụng phù hợp
Mức 183 m cho phép đưa nước lên bồn cao hoặc lên khu vực địa hình dốc. Được dùng để cấp nước cho bể trung gian rồi phân phối bằng bơm tăng áp. Do dùng cánh nhựa, chỉ nên đặt máy ở giếng nước sạch, không có cát.
Máy đứng ở đâu trong dải sản phẩm
Với 22 kW công suất trục, 6SA45/13 có trần cột áp 183 m và trần lưu lượng 54 m³/h. Đường kính họng xả 90 mm là căn cứ chọn ống đẩy và van chặn.
Cỡ ống vách thả vừa 200 +, ống vách hẹp hơn thì không có cách nào lắp.
Chạy đúng vùng thì lợi gì
Máy làm việc kinh tế nhất khi lưu lượng nằm quanh vùng giữa dải thiết kế. Điểm làm việc mong muốn phải nằm gọn trong dải 54 m³/h của máy.
Chi phí vận hành của bản 22 kW phụ thuộc nhiều vào chất lượng đường ống.
Cấp cách điện và chuẩn bảo vệ
Chỉ tiêu kỹ thuật ghi Lớp cách điện F Bảo vệ IP68. Cách điện tốt cho phép động cơ chịu quá tải ngắn mà chưa hỏng ngay.
Điểm yếu thường nằm ở chỗ nối cáp chứ không nằm ở thân máy.
Mài mòn do cát
Hạt cát mịn đi qua bơm với tốc độ rất cao và bào mòn dần mặt cánh cùng bạc dẫn hướng. Ở cấu hình 22 kW này, điều kiện tiên quyết là nước sạch. Sau mỗi mùa mưa nên lấy mẫu nước kiểm tra độ đục.
Sai lầm hay gặp khi chọn máy
Con số 183 m nằm ở đầu mút đường đặc tính, nơi lưu lượng gần bằng không. Sai lầm thứ hai là quên cộng tổn thất đường ống vào cột áp yêu cầu.
Sai lầm thứ ba là chọn cáp nhỏ cho tuyến dài, làm 22 kW không phát huy được.
Việc cần làm hằng năm
Dòng tăng dần ở cùng chế độ là dấu hiệu cơ khí có vấn đề. Mỗi năm nên đo lại cách điện cuộn dây và kiểm tra tủ điều khiển.
Nếu thấy cánh mòn nhiều nên thay cả bộ thay vì thay lẻ.
Khi nào cần dừng máy kiểm tra
Sự thay đổi đột ngột và sự xuống cấp từ từ có nguyên nhân khác nhau. Nên đo dòng ở cả ba pha chứ không chỉ một pha. Rung bất thường có thể do cánh lệch cân bằng vì cát.
Vì sao ống hay rung khi dừng bơm
Áp suất tăng vọt trong khoảnh khắc là biểu hiện của va đập thủy lực. Cột nước tương ứng 183 m đủ sức làm bung mối nối kém chất lượng.
Bố trí van chặn hợp lý làm giảm hẳn tiếng đập và kéo dài tuổi thọ ống.
Thông tin đặt hàng
Bộ phận kỹ thuật hỗ trợ tính chọn cấu hình dựa trên số liệu thực tế của công trình. Hàng có sẵn kho với số lượng lớn, đơn chốt trong ngày giao trong ngày.
Tư vấn kỹ thuật và báo giá: Đức Tín, Tel 0931458305. Văn phòng Hà Nội: Ngõ 196 Thạch Bàn, Long Biên, Hà Nội. Văn phòng TP HCM: Số 484/5 Khu phố 62, Phường An Phú Đông, Thành phố Hồ Chí Minh.
