Hồ sơ hoàn công của một trạm giếng khoan

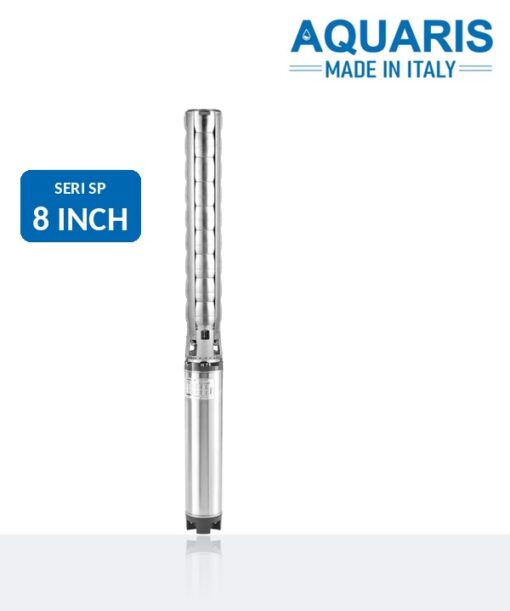

Khi một trạm dùng Aquaris 8SP95-12, máy 55 kW cho lưu lượng tối đa 110 m3/h, cột áp tối đa 246 m, được bàn giao, thứ quyết định việc vận hành mười năm sau không phải thiết bị mà là bộ hồ sơ đi kèm.
Những gì phải có trong hồ sơ
Phần giếng: chiều sâu thực tế, đường kính trong ống vách, vị trí và chiều dài đoạn ống lọc, cỡ sỏi chèn, kết quả bơm thử gồm lưu lượng hút và mực nước theo thời gian, thời gian hồi phục.
Phần bơm: ảnh chụp nhãn máy, độ sâu treo bơm, chiều dài từng đoạn ống đẩy và vật liệu, vị trí các van một chiều, loại và tiết diện cáp, vị trí mối nối cáp.
Phần điện: sơ đồ nguyên lý tủ, danh sách thiết bị, các trị số bảo vệ đã đặt, kết quả đo điện trở tiếp đất, kết quả đo điện trở cách điện lúc bàn giao.
Phần thử nghiệm: biên bản thử áp tuyến ống, kết quả đo lưu lượng thực tế bằng phương pháp thể tích, dòng điện ba pha ở chế độ làm việc.
Bộ hồ sơ này nên có một bản cứng để tại trạm và một bản lưu ở nơi quản lý. Khi cần sửa chữa hoặc mở rộng, nó tiết kiệm được nhiều ngày khảo sát lại, và trong nhiều trường hợp nó là thứ duy nhất cho biết bơm đang treo ở độ sâu nào.
Thông số
Công suất 55 kW. Lưu lượng tối đa 110 m3/h. Cột áp tối đa 246 m. Thả vừa ống vách 210 mm, họng xả 5″. Thân bơm inox 304, phớt cơ khí NBR / carbon-SiC/TC, chống ngấm nước bằng vách ngăn dầu, dây quấn lõi đồng. Điện ba pha 380 V 50 Hz theo bảng thông số, cách điện cấp F, bảo vệ IP68, chạy liên tục.
Máy có chống sét và lọc cát.
Ứng dụng
Trạm cấp nước quy mô lớn, khu công nghiệp, nhà máy, hệ tưới trang trại lớn.
Xuất xứ và bảo hành
Nhập khẩu Italy, bảo hành 24 tháng. Báo giá theo cấu hình, chưa gồm VAT.
Hàng có sẵn kho với số lượng lớn, đơn chốt trong ngày giao trong ngày.
Liên hệ kỹ thuật: Đức Tín, Tel 0931458305. Văn phòng Hà Nội tại Ngõ 196 Thạch Bàn, Long Biên. Văn phòng TP HCM tại Số 484/5 Khu phố 62, Phường An Phú Đông.
Cập nhật hồ sơ sau mỗi lần can thiệp
Hồ sơ hoàn công chỉ giữ được giá trị nếu nó được cập nhật. Mỗi lần nhấc bơm, thay độ sâu treo, thay đoạn ống, đổi trị số bảo vệ hoặc thay thiết bị trong tủ đều phải ghi vào một trang bổ sung có ngày tháng và tên người thực hiện. Sau vài năm, chính các trang bổ sung này mới phản ánh đúng tình trạng trạm, còn bộ hồ sơ gốc chỉ nói về ngày bàn giao.
Nơi lưu hồ sơ
Một bản để trong tủ hồ sơ tại trạm, bọc chống ẩm; một bản lưu ở đơn vị quản lý. Không nên chỉ lưu bản mềm trong máy tính cá nhân của một người.
